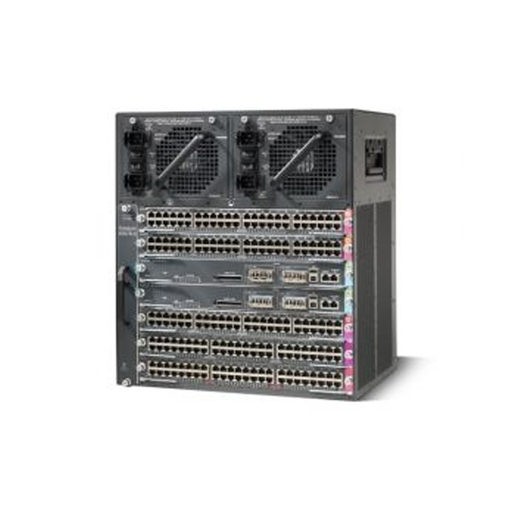

El chasis Cisco Catalyst 4507R+E ofrece 7 ranuras con 5 ranuras para tarjetas de línea y 2 ranuras para motores supervisores con soporte para hasta 244 puertos y hasta 1500 W de potencia POE por ranura. Cisco Catalyst 4507R+E comprende una arquitectura modular centralizada evolutiva con funcionalidad y flexibilidad excepcionales. La redundancia del motor supervisor 1+1 con soporte simultáneo para tarjetas de línea clásicas y de la serie E en el mismo chasis brinda una experiencia de red de baja latencia y alta escalabilidad para garantizar una confiabilidad superior para la red perimetral o central. Cualquiera de los dos switches de la serie Cisco Catalyst 4500E con Supervisor Engine 7L-E/7-E/8-E se puede agrupar en un VSS, lo que duplica el ancho de banda del sistema, mejora la resiliencia del sistema y ofrece el rendimiento confiable centralizado más alto.

Especificaciones rápidas

Código de producto:WS-C4507R+E
Ranura de motor de supervisor: 2
Ranuras para tarjetas de línea: 5
Fuentes de alimentación redundantes: 2
Plano posterior: Dúplex completo de 48 Gbps por ranura
Dimensiones (Al. x An. x Pr.): 48,74 x 43,97 x 31,70 cm
Unidades de rack (RU): 11RU
Peso: 20,19 kg
Flujo de aire: Bandeja del ventilador del chasis: de derecha a izquierda
Ventilador de la fuente de alimentación: de adelante hacia atrás


Chasis: Tres ranuras horizontales
Supervisor de motores: Admite los siguientes motores supervisores:
- Supervisor del motor 8-E
- Supervisor Engine 7L-E
- Supervisor Engine 7-E
Módulos: Admite hasta 5 módulos de la serie Catalyst 4500.
Plano posterior: Dúplex completo de 48 Gbps por ranura
Bandeja de ventilador: El chasis admite una bandeja de ventilador intercambiable en caliente.
Fuente de alimentación: Admite una o dos fuentes de alimentación.
Todas las fuentes de alimentación de entrada de CA de la serie Catalyst 4500 requieren una fuente de CA monofásica.

La serie PA-5000 ofrece hasta 20 Gbps de rendimiento utilizando procesamiento y memoria dedicados para las áreas clave de trabajo en networking, seguridad, prevención de amenazas y administración. Para garantizar el acceso permanente a la gestión, independientemente de la carga de tráfico, los planos de datos y de control están físicamente separados. El elemento de control de la serie PA-5000 es PAN-OS™, un sistema operativo orientado específicamente a la seguridad que permite a las organizaciones la habilitación segura de aplicaciones utilizando App-ID, User-ID, Content-ID, GlobalProtect y WildFire.

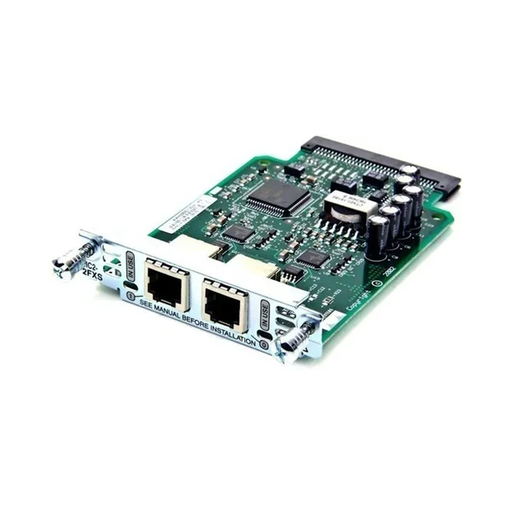

VIC2-2FXS

Puertos de voz

Dos puertos FXS

Conexiones

Se conecta a un teléfono o fax, oa una PBX o conjunto de teclas que emula un teléfono. Utiliza conectores RJ-11.

Nota: La conexión de extremo a extremo entre el conector CO RJ11 y el puerto de voz del enrutador debe ser una conexión directa. Esto significa que TIP va a TIP y RING a RING. Normalmente, el CO proporciona una interfaz para la que se puede utilizar un cable RJ11 enrollado estándar, ya que la conexión que resulta es recta. Sin embargo, a veces el CO no puede invertir los pines y, por lo tanto, se necesita un cable RJ11 recto.

Definiciones:

Asignaciones de pines para cable RJ11 enrollado => PUNTA a ANILLO, ANILLO a PUNTA
Asignaciones de pines para cable recto RJ11 => PUNTA a PUNTA, ANILLO a ANILLO
Nota: Los servicios de inicio por tierra de FXS son sensibles a la polaridad y puede ocurrir un comportamiento no deseado, como llamadas fallidas, si no se observan las convenciones de polaridad adecuadas.

Conjunto de características del software Cisco IOS®

Requiere un conjunto de funciones "Plus" o "IPVOICE".

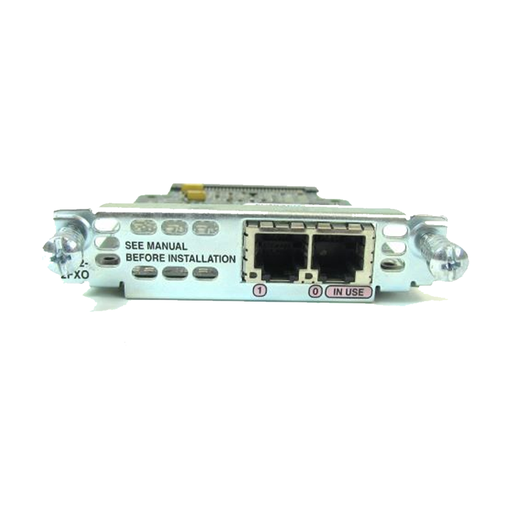

Descripción del producto: Tarjeta de interfaz de voz de dos puertos - FXO (universal)
Tipo de producto: Tarjeta de interfaz de voz (VIC)
Información de marketing
(VIC2-2FXO=) incluyen tarjetas de interfaz analógica de oficina de cambio de divisas (FXO) de 2 puertos. Esta tarjeta cubre una gama completa de opciones de conectividad WAN y de voz digital y brinda conectividad a las organizaciones PBX, PSTN y de Correos, Teléfonos y Telégrafos (PTT) del mundo.

Información técnica
Aplicación/Uso: Voz
Interfaces/Puertos
Interfaces/Puertos: 2 WAN FXO
Detalles de interfaces/puertos: 2 x WAN RJ-11 FXO
Misceláneas
Información Adicional:
Admite Contabilidad centralizada de mensajes automáticos (CAMA) con configuración de software
Inicio de bucle compatible
Integración de voz y fax
Requisitos del sistema: Plataformas compatibles y versiones mínimas de IOS:
3745 - 12,2(15)ZJ
3725 - 12,2(15)ZJ
Serie 3660-12,2(15)ZJ
3640 - 12,2(15)ZJ
3620 - No compatible
2691 - 12.2(15)ZJ
Serie 2600XM - 12.2(15)ZJ
Serie 2600: no compatible
1760 - 12,2(15)ZL
1751 - 12,2(15)ZL
Requiere inversión de batería
Requiere identificador de llamadas
Compatibilidad: Plataformas compatibles:
3745
3725
Serie 3660
3640
3620
2691
Serie 2600XM
Serie 2600
1760
1751
Compatibilidad de software:
1751 - 12,3(4)T, 12,3(4)XG, 12,3(5)
1760 - 12,3(4)T, 12,3(4)XG, 12,3(5)
2600XM - 12,3(4)T, 12,3(7)T
3640 - 12,3(4)T
3660 - 12,3(4)T
2691 - 12,3(4)T, 12,3(7)T
IAD2431 - 12,3(4)XD, 12,3(7)T
IAD2432 - 12,3(4)XD, 12,3(7)T
3725 - 12,3(4)T, 12,3(7)T
3745 - 12,3(4)T, 12,3(7)T
Esta tarjeta funciona en NM-HD-1V, NM-HD-2V y NM-HD-2V

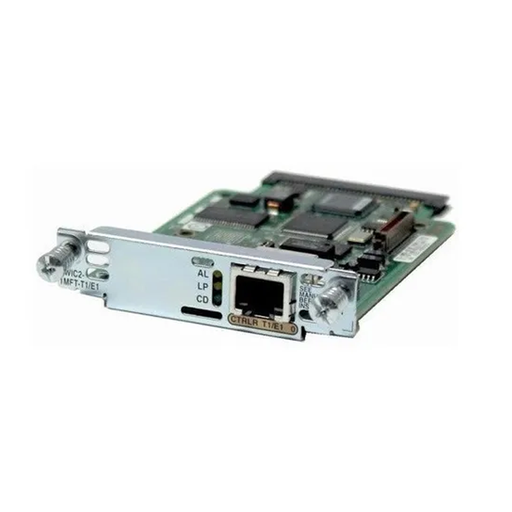

Descripción del producto: Voz/WAN troncal Multiflex de 1 puerto de 2.ª generación Int. Tarjeta - T1/E1
Tipo de producto: Tarjeta de interfaz de voz/WAN
Información de marketing
La tarjeta de interfaz multiflex T1/E1 de 1 puerto de Cisco admite interfaces troncales T1 o E1 genéricas de un solo puerto para voz, datos y aplicaciones integradas de voz y/o datos. Esta tarjeta brinda servicio T1 estructurado básico, así como servicios E1 estructurados y no estructurados.

Información técnica
Aplicación/Uso: Voz
Interfaces/Puertos
Interfaces/Puertos: 1 WAN T1/E1
Detalles de interfaces/puertos: 1 WAN RJ-48C T1/E1
Medios y rendimiento
Tasa de transferencia de datos:
1,54 Mbps T1
2,05 Mbps E1

Gestión y Protocolos
Administración:
MIB y Protocolo simple de administración de red (SNMP)
Protocolos: SNMP
Controles/Indicadores
Indicadores de estado:
AL, LP, CD
Misceláneas
Información Adicional:
La tarjeta incluye una unidad de servicio de datos integrada/unidad de servicio de canal (DSU/CSU)
Se deben usar cables blindados STP Cat 5 en los puertos E1
Soporte completo para T1 Facility Data Link (FDL)
Loopbacks locales del controlador
Loopbacks remotos del controlador
Firmware para admitir la homologación T1 y E1 Layer 1
Restablecimiento de VWIC iniciado por el usuario y descarga de matriz de puerta programable en campo (FPGA)
Soporte de voz (incluye configuración de grupo DS0 y grupo PRI)
Capacidad de colocar e insertar
Los VWIC2 MFT tienen una ranura integrada para un módulo de cancelación de eco dedicado de troncal multiflex (EC-MFT-32 y EC-MFT-64), que ofrece una capacidad de cancelación de eco mejorada para condiciones de red exigentes.
Compatibilidad:
Cisco 2600XM series, Cisco 2691, Cisco 2800 series, Cisco 3700 series y Cisco 3800 series enrutadores
Enrutadores de acceso modulares de la serie Cisco 1700
Módulo de red compatible:

NM-HDV
NM-HDV2
NM-HD-2VE
NM-2W
NM-1FE1R2W
NM-1FE2W-V2
NM-2FE2W-V2
Certificaciones y estándares:
UIT-T G.164
UIT-T G.165
UIT-T G.168
RFC 1406
MIB:

RFC 1406 MIB
Compatibilidad con MIB de T1 CSU
MIB del módulo de puerto
Informe de estado de línea T1/E1
