Código de producto N5K-C56128P
Banda ancha 2,56 Tbps
Interfaces fijas 48 puertos fijos de 1 Gigabit y 10 Gigabit Ethernet SFP+ y cuatro puertos QSFP+ de 40 Gbps
Factor de forma unidad de 2 estantes
Ranuras de expansión 2
Fuentes de alimentación cuatro fuentes de alimentación intercambiables en caliente redundantes 2+2
Módulos de ventilador cuatro ventiladores independientes 3+1 redundantes e intercambiables en caliente
Número de puertos 1152 con FEX
10 GE Hasta 96 puertos de velocidad de cable
40 GE Hasta 8 puertos QSFP
Puertos unificados Hasta 48 puertos (Ethernet; FCoE; FC de 2/4/8 gigabits)
FCoE de 10 y 40 Gbps Sí
VXLAN de hardware Sí
compatible con NVGRE Sí
Latencia 1 microsegundo
Flujo de aire compatible con las opciones de flujo de aire de entrada del lado del puerto (mango rojo) y entrada del lado del ventilador (mango azul).
Físico (alto x ancho x profundidad) 8,8 x 43,9 x 76,2 cm (3,5 x 17,3 x 30 pulgadas)
Peso 60 lb (2 módulos de expansión y 4 fuentes de alimentación)

"Código de producto N5K-C5548UP-FA
Tecnología Ethernet Ethernet de 10 Gigabits
Número total de ranuras de expansión 33
Ranuras de expansión 1
Tipo de ranura de expansión SFP+
Actuación reenvío de hardware de capa 2 a 960 Gbps o 714,24 mpps; Rendimiento de capa 3 de hasta 160 Gbps o 240 mpps
Factor de forma 1RU
Puertos fijos 32 puertos unificados fijos
Fuentes de alimentación 2 fuentes de alimentación de CA de 750 W
Puerto PoE (RJ-45) No
Módulos de ventilador 2
Flujo de aire Refrigeración de adelante hacia atrás (salida del lado del puerto); el Cisco Nexus 5548UP admite alternativamente refrigeración de atrás hacia adelante (entrada del lado del puerto) (todos los módulos de fuente de alimentación y ventilador en el mismo chasis deben admitir la misma dirección de flujo de aire)
Manejable Sí
Físico (alto x ancho x profundidad) 1,72 x 17,3 x 29,5 pulgadas (4,4 x 43,9 x 74,9 cm)
Peso (con dos fuentes de alimentación de 1100 W, 3 módulos de expansión de puertos unificados y 4 módulos de ventiladores) 35 libras (15,88 kg)"

Product Model QSFP to SFP10G adapter
Type Transceiver Module
Form Factor Plug-in module
Interface (Bus) Type QSFP+
Data Transfer Rate 10 Gbps

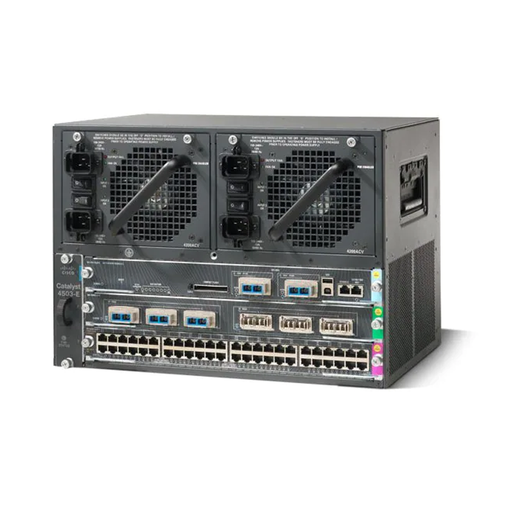

Descripción general de WS-C4503-E
El chasis Cisco Catalyst 4503-E ofrece 3 ranuras con ventilador, una para la ranura del motor supervisor, dos para la ranura de la tarjeta de línea que admite hasta 100 puertos y hasta 1500 W de potencia POE por ranura. La solución proporciona una arquitectura de red centralizada para pequeñas y medianas empresas a nivel empresarial a través de operaciones simplificadas. El rendimiento altamente inteligente ofrece conmutación de capa 2 - 4 sin bloqueo con comunicaciones seguras y flexibles. Cualquiera de los dos switches de la serie Cisco Catalyst 4500E con Supervisor Engine 7L-E/7-E/8-E se puede agrupar en un VSS, lo que duplica el ancho de banda del sistema, mejora la resiliencia del sistema y ofrece el rendimiento confiable centralizado más alto.

Código de producto: WS-C4503-E

Ranura de motor de supervisor: Ranura 1
Ranuras para tarjetas de línea:2
Fuentes de alimentación redundantes: 2
Plano posterior: Dúplex completo de 48 Gbps por ranura (96 Gbps)
Dimensiones (Al. x An. x Pr.): 31,12 x 43,97 x 31,70 cm
Unidades de rack (RU): 7RU
Peso: 35 kg
Flujo de aire: Bandeja del ventilador del chasis: de derecha a izquierda
Ventilador de la fuente de alimentación: de adelante hacia atrás

Chasis: Tres ranuras horizontales.
Supervisor de motores: Admite los siguientes motores supervisores:
- Supervisor del motor 8-E
- Supervisor del motor 7L-E
- Supervisor del motor 7-E
Módulos: Admite hasta dos módulos de la serie Catalyst 4500.
Bandeja de ventilador: El chasis admite una bandeja de ventilador intercambiable en caliente.
Fuente de alimentación: Admite una o dos fuentes de alimentación.
Todas las fuentes de alimentación de entrada de CA de la serie Catalyst 4500 requieren una fuente de CA monofásica.
